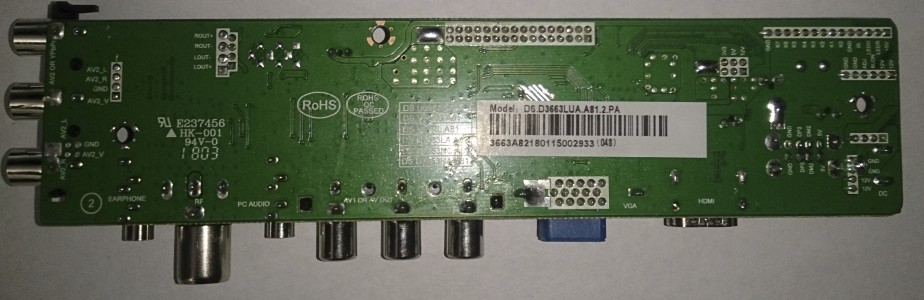

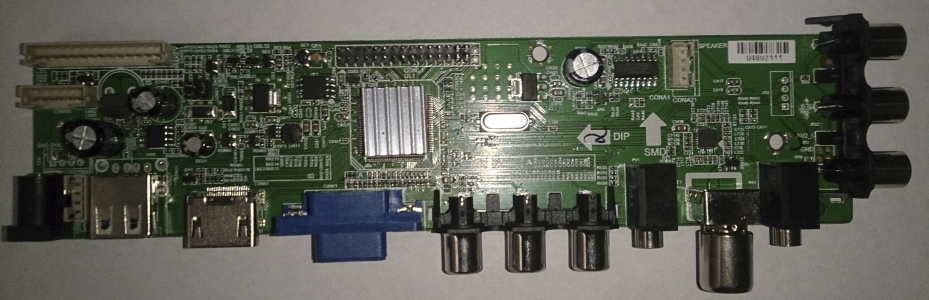

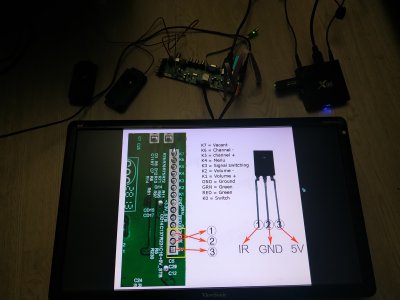

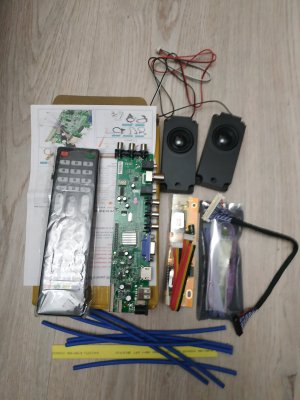

Универсальный скалер DS.D3663LUA.A81 - замена скалеру Z.VST.3463.A1
Прошивки для скалера DS. d3663lua. a8



Вложения

  • 3663_A82_多logo英语_BL0.7z
    33,8 MB · Просмотры: 3
  • 3663A81.7z
    14,8 MB · Просмотры: 0

Andrey

Новый пользователь
День добрый! к слову о прошивках на 3663-й чип LUA, может у вас есть Дамп и универсального скаллера? По некоторым причинам скаллер окирпичился и я в поисках родного дампа. Заранее благодарен!


Dmitry62

Новый пользователь
Универсальный скалер DS.D3663LUA.A81 - замена скалеру Z.VST.3463.A1
Прошивки для скалера DS. d3663lua. a8
Добрый день, не подскажите, что может быть.
Подключил скаллер к матрице m215hw01 V. 0 собрал шлейф по даташиту, а все равно белый экран, тоесть получается одна подсветка работает, прошивки пробовал разные


Рукожоп

Главный Рукожоп
Не думаю что дело в прошивке, я пробовал менять прошивки, если прошивка не подходит то изображение есть просто оно или кривое или полосатое но есть, у вас же его как факт просто нет, посмотрите пин с питанием и смотрите кабель возможно вы его собрали не в ту сторону, насколько помню питание начинается от ключа


Dmitry62

Новый пользователь
Не думаю что дело в прошивке, я пробовал менять прошивки, если прошивка не подходит то изображение есть просто оно или кривое или полосатое но есть, у вас же его как факт просто нет, посмотрите пин с питанием и смотрите кабель возможно вы его собрали не в ту сторону, насколько помню питание начинается от ключа

Спасибо, попробую пере собрать кабель
А детали при неправильном подключении кабеля могут сгореть?


Рукожоп

Главный Рукожоп
Вполне, если питание пришло туда где его быть не должно то сами понимаете это вполне реально, если есть возможность подключить родную плату попробуйте проверить матрицу хотя думаю вы не просто так взялись за переделку


Рукожоп

Главный Рукожоп
Спасибо, попробую пере собрать кабель
А детали при неправильном подключении кабеля могут сгореть?

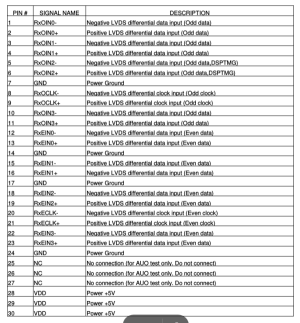

это родная распиновка кабеля матрицы колодка на плате

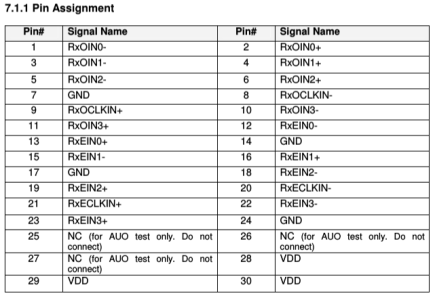

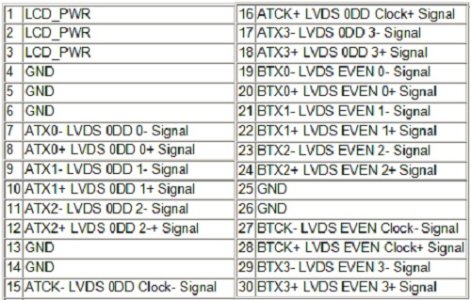

на стороне самой матрицы

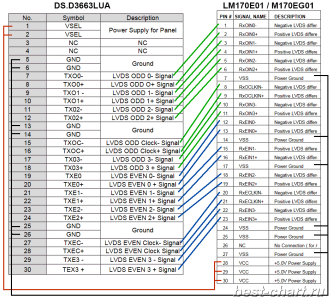

Распиновка LVDS разъема контроллера DS.D3663LUA.A81.2.PA


как пример

Толко номера идут не 123 а нижний 1 верхний 2


Dmitry62

Новый пользователь
Посмотреть вложение 237
это родная распиновка кабеля матрицы колодка на плате

Посмотреть вложение 238

на стороне самой матрицы

Посмотреть вложение 239

Распиновка LVDS разъема контроллера DS.D3663LUA.A81.2.PA

Посмотреть вложение 240

как пример

Толко номера идут не 123 а нижний 1 верхний 2
Спасибо. Пересобрал кабель по схемам, все равно белый экран. Завтра попробую матрицу в тестовый режим запустить и проверю питание на выходе скалера


Рукожоп

Главный Рукожоп
Спасибо. Пересобрал кабель по схемам, все равно белый экран. Завтра попробую матрицу в тестовый режим запустить и проверю питание на выходе скалера
Я уже пересобирал кабеля мне это не понравилось, теперь просто покупаю, пока не разу проблем не было, хочу теперь попробовать андройд скалер правда не нравиться цена - качество, хочется мощную плату на 4 гига оперативы и без китайского говна в прошивке


Dmitry62

Новый пользователь
Я уже пересобирал кабеля мне это не понравилось, теперь просто покупаю, пока не разу проблем не было, хочу теперь попробовать андройд скалер правда не нравиться цена - качество, хочется мощную плату на 4 гига оперативы и без китайского говна в прошивке
Ну я заказал кабель сразу. Только там была расстановка не та.
На распбери еще можно вроде, тогда и типа пк получится


Рукожоп

Главный Рукожоп
Ну я заказал кабель сразу. Только там была расстановка не та.
На распбери еще можно вроде, тогда и типа пк получится

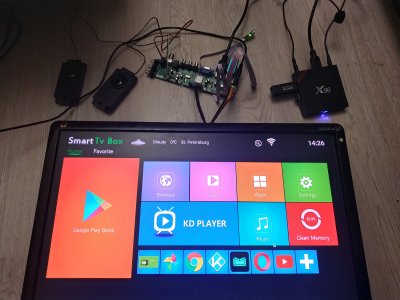

Я хотел купить распебери а потом понял что проще тв бокс на андройде, ща с детьми на нем денди с джойстиками гоняем


Dmitry62

Новый пользователь
Я хотел купить распебери а потом понял что проще тв бокс на андройде, ща с детьми на нем денди с джойстиками гоняем
Здорово! Тоже что нибудь собрать потом надо такое!
Матрица и скаллер запустились у меня после замены транзистора qe1


Dmitry62

Новый пользователь
Зто где такой, скинь фотку что ли и как определил?
https://4pda.ru/forum/index.php?showtopic=776727 хороший форум много полезного есть на нашу тему
Определил как, когда первый раз шлейф неправильно подключил к матрице, рядом бы мое где то пошел, а сегодня посетил напряжение на матрице нету там 5 вольт 1.3 показывает. Ну я заменил его и все хорошо стало завтра в корпус прятать буду



FastMutant

Новый пользователь
https://4pda.ru/forum/index.php?showtopic=776727 хороший форум много полезного есть на нашу тему
Определил как, когда первый раз шлейф неправильно подключил к матрице, рядом бы мое где то пошел, а сегодня посетил напряжение на матрице нету там 5 вольт 1.3 показывает. Ну я заменил его и все хорошо стало завтра в корпус прятать буду
Примерно такая же проблемка, но QE1 вообще полыхнул. Чем Вы заменили? Никак не могу в инете найти что это за транзистор.
Читая сайтик по приведенной Вами ссылке прочитал ЭТО:
"3. MOSFET ключ, который который стоит почти на всех контроллерах в качестве ключа питания матриц и ключа питания вторичных цепей. В основном встречается с надписями WSA6L, WSA6S. Правильное наименование LCS68P03. Согласно даташита обозначение WSA, а остальные цифры - дата, партия и т.д.
LCS68P03-2.pdf ( 504,82 КБ )
Меняется на абсолютно любой p-канальный MOSFET ключ с подобными параметрами. Из названий (точно известных) проверен AO3401 (стоимость в ЧиД 6-7 руб), из маркировок - проверен B052 (название неизвестно). Что еще узнаю - дополню. "
Это ОНО?
Просто меня смутила маркировка.
У меня маркируется как "347L". Но звонится как MOSFET (второй, который живой).


Dmitry62

Новый пользователь
Примерно такая же проблемка, но QE1 вообще полыхнул. Чем Вы заменили? Никак не могу в инете найти что это за транзистор.
Читая сайтик по приведенной Вами ссылке прочитал ЭТО:
"3. MOSFET ключ, который который стоит почти на всех контроллерах в качестве ключа питания матриц и ключа питания вторичных цепей. В основном встречается с надписями WSA6L, WSA6S. Правильное наименование LCS68P03. Согласно даташита обозначение WSA, а остальные цифры - дата, партия и т.д.
LCS68P03-2.pdf ( 504,82 КБ )
Меняется на абсолютно любой p-канальный MOSFET ключ с подобными параметрами. Из названий (точно известных) проверен AO3401 (стоимость в ЧиД 6-7 руб), из маркировок - проверен B052 (название неизвестно). Что еще узнаю - дополню. "
Это ОНО?
Просто меня смутила маркировка.
У меня маркируется как "347L". Но звонится как MOSFET (второй, который живой).
https://www.chipdip.ru/product/ao3401a?from=suggest_product

да, вот такой я ставил

Сверху
